开降式无损密封球阀

质量稳定:实行全过程质量监控,细致入微,全方位检测! 价格合理:高效内部成本控制,减少了开支,让利于客户! 交货快捷:先进生产流水线,充足的备货,缩短了交货期!

开降式无损密封球阀 介绍



采用标准

产品设计制造标准:API6D GB12224、ASME B16.34
结构长度标准:ASME B16.10
法兰尺寸标准:ASME B16.5
焊接端标准:ASME B16.25
防火设计标准:API607、API6FA
检验和试验标准:API598、API6D

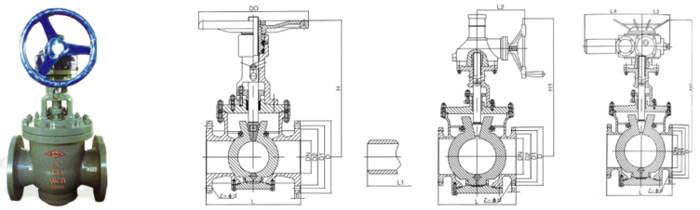

结构特点

本阀采用上装式结构,球体是由两个半球组合而成,两个球瓣的组合支出下端设有一根支轴,两个球瓣包绕着支轴撑开,合拢灵活自如,即使在带有颗粒或易结焦的介质状况下也不影响其撑和活动。
阀杆支架上设有"Z"型螺旋槽。阀杆中部装有销轴,销轴两端各有一只滚轮置在螺旋槽内,阀杆的上移下沿及旋转运动的轨迹由螺旋槽来定位。
阀杆下端呈楔状椎体与球体上端结合,通过定位器相连一起。当阀杆下沿时楔体撑开组合球,当阀杆上移时候,定位器将组合球自然合拢,故称开降式结构。

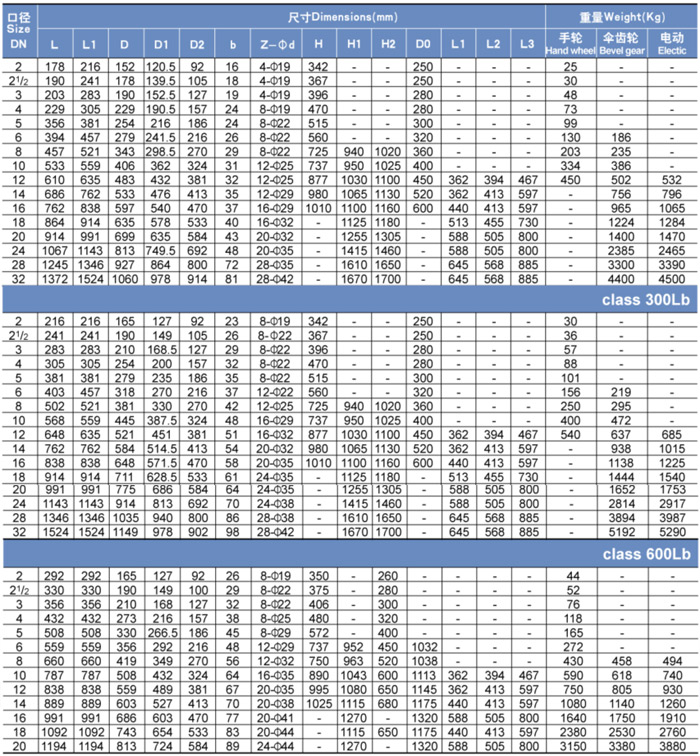

外形尺寸与连接尺寸 Class 150LB
