用途
通常情况下,球阀阀座材料采用非金属材料,例如PTFE,因此限制了球阀的应用,通用球阀不能应用于高温工况和介质为颗粒状及除灰系统。针对这种情况,耐立经过多年努力研究开发出了金属硬密封球阀,包括浮动式和固定式,从而使球阀在石油,化工,冶金,电力等行业得到了广泛的应用。
金属硬密封球阀的结构设计特点
耐立公司金属硬密封球阀除了具有防止误码操作,防止阀杆飞出,设置驱动装置安装平台等结构特点外,还具有如下独特的特点。
采用先进的球体和阀座硬化技术
耐立公司金属硬密封球阀的球体与阀座完全采用金属对金属的密封方式,为了确保阀门在各种温度和压力下的可靠密封,针对用户的不同使用工况和要求,可以采用多种先进的球体和阀座的硬化技术,包括超音速喷涂,镍基喷焊,表面特殊硬化,硬质合金喷焊以及采用高强度高硬度陶瓷材料等,球体和阀座的表面硬度一般可以达到HRC60以上,最高可达HRC74以上。密封面材料耐温一般可以540℃,最高可达980℃。
材料的结合强度可以达到10000PSI以上,密封面材料还具有很好的耐摩擦,耐冲压等性能。耐立金属硬密封球阀能够适用于绝大多数苛刻工况条件。
防止阀门在高温下涨死
高温工况下由于热膨胀而容易引起球体与阀座的涨死,从而导致阀门无法开启。耐立金属硬密封球阀采用了碟簧或弹簧加载的密封结构,在高温下灵比肩的热膨胀可以被碟簧或弹簧所吸收,故能够保证阀门在高温下不会被涨死,并能够在高温下灵活启闭。
安全的防火结构设计
阀门的密封面采用金属对金属密封结构,填料采用柔性石墨,垫片采用不锈钢+柔性石墨结构。因此,阀门即使在火灾情况下也能确保可靠的密封。

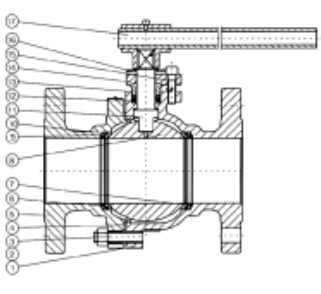

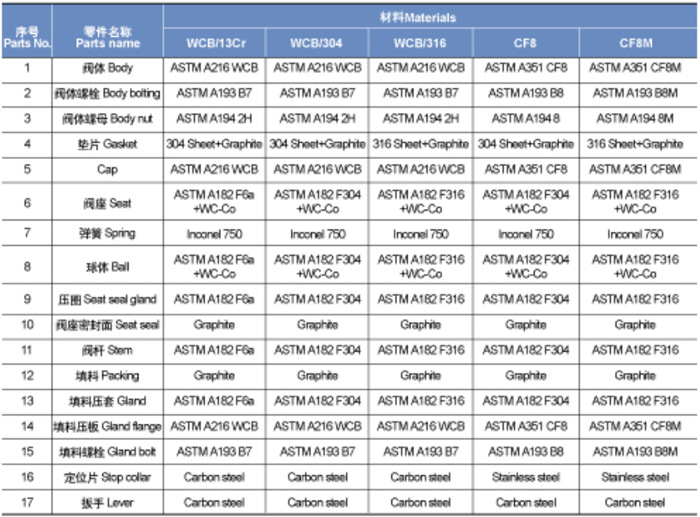

金属硬密封浮动球阀典型结构及零部件组成

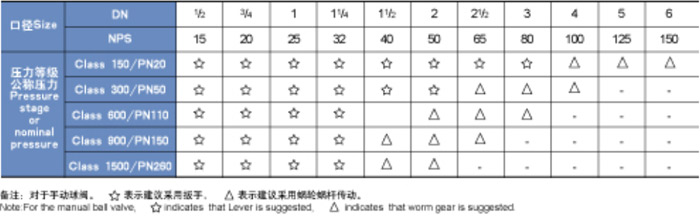

金属硬密封浮动球阀的产品范围见下表

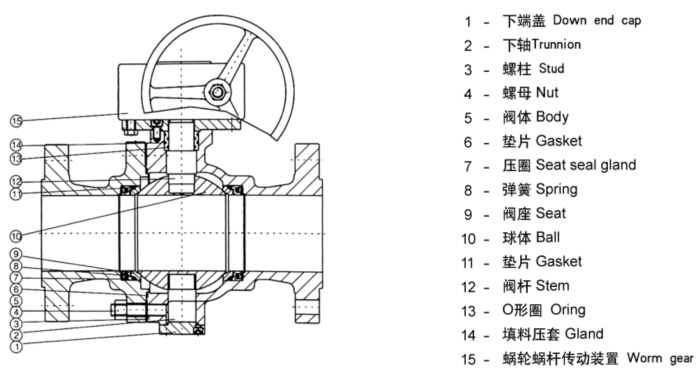

金属硬密封固定球阀典型结构及零部件组成

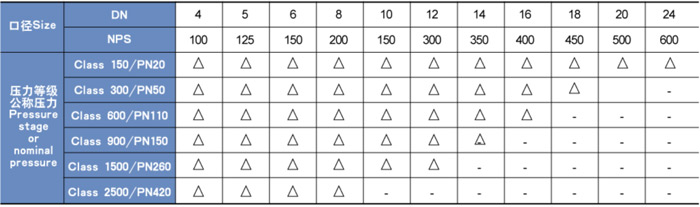

金属硬密封固定球阀的产品范围见下表
